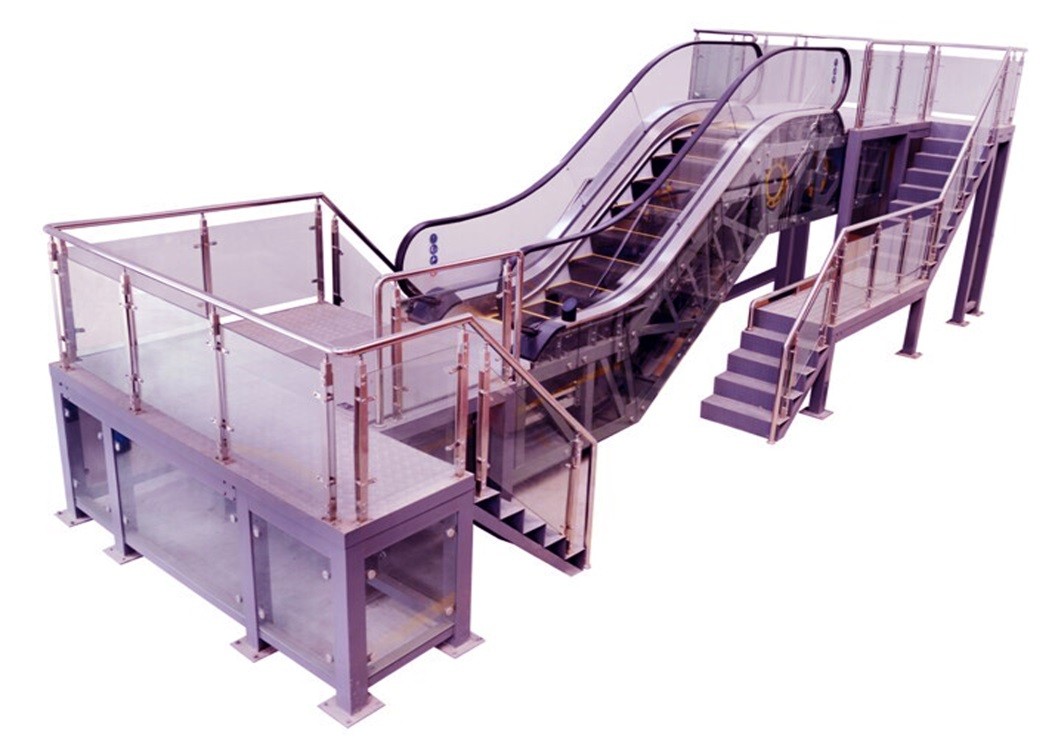

KCDT-08A型自动扶梯维修与保养实训考核装置
一、设备概述：
自动扶梯维修与保养实训考核装置，是根据自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定 中心和培训考核机构。
整个装置采用金属骨架、曳引装置、驱动装置、扶手驱动装置、梯路导轨、梯级传动链、梯级、梳齿前沿板、电气控制系统、自动润滑系统等部分组成。特别设计的框架，为老师在实训中对学生的教学和指 导提供了非常方便的平台。电气控制部分采用默纳克一体机控制系统，曳引机采用立式曳引机驱动，同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也 可以根据自动扶梯定期检查的要求对其相应部位进行检测和修护。通过在该实训装置的实训，使学生能够真正学习和掌握自动扶梯的维保技术及技能。满足GB16899-2011要求的自动扶梯的载客和安全保护功能，符合TSGT7005-2012的相关要求；符合GB16899-2011要求的 PESSRAE（用于自动扶梯和自动人行道的可编程电子安全相关系统）。
二、技术参数
1.输入电源：三相五线，AC380V±10%，工频50Hz；
2.整机容量：＜7.5KVA
3.提升高度：1500mm,额定速度：0.5M/S,输送能力：8000人/小时。
4.控制方式：微机控制，变频节能自起动控制系统。
5.监控系统：对实训系统电压、电流等工况实时监控显示系统。
6.故障模块：设备具有30位常见故障设置开关，模拟扶梯实际运行过程中常见故障设置功能。
7.安全保护：设备具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8.设备外形尺寸：11000mm（长）×3000mm（宽）×3300mm（高）
9.实训桌尺寸：1600×730×1500mm（长宽高）
10.装置结构：实训自动扶梯衍架为全钢喷塑结构，控制实验台为铁质双层亚光密纹喷塑结构，实验桌为欧标工业铝合金型材搭建而成，美观大方；实验柜设有两个大抽屉，用于放置工具及资料，右侧摆放控制电脑主机，坚固耐用。
三、详细参数：
（1）技术指标
|
1、主要参数 |
|
速度 |
0.5米/秒 |
机房位置 |
梯级上部 |
|
倾角 |
35 |
驱动方式 |
交流双速驱动 |
|
提升高度 |
1500毫米 |
梯级宽度 |
1000毫米 |
|
2、控制系统 |
|
控制方式 |
微电脑控制 |
|
标
准
功
能 |
驱动链断裂保护装置 |
错、断相保护 |
|
工作制动器 |
扶手带出入口保护装置 |
|
非操作逆转保护 |
梳齿保护装置 |
|
梯级下陷保护装置 |
电机过载保护 |
|
围裙保护装置 |
超速保护装置 |
|
安全电路接地保护 |
紧急停止按钮 |
|
梯级链断裂保护装置 |
故障显示功能 |
|
|
变频功能 |
|
（2）、重要零部件技术清单
|
序号 |
名称 |
数量 |
技术要求 |
|
1 |
扶梯框架 |
1套 |
1、采用型钢结构，配置不透钢护板及玻璃隔栏；
2、整个支架分为三层，学生能够全方位地对扶梯进行学习和实训，同时也方便老师的实训指导。 |
|
2 |
金属骨架 |
1套 |
|
|
3 |
曳引装置 |
1套 |
驱动轮、驱动链、主驱动链轮、梯级链等部件。 |
|
4 |
驱动装置 |
1套 |
立式曳引机、减速机、链轮等部件。 |
|
5 |
扶手驱动装置 |
1套 |
扶手驱动链、扶手驱动轮、扶手带、扶手导轨、护壁板（钢化玻璃）、围裙板、内外盖板等部件。 |
|
6 |
梯路导轨 |
1套 |
导轨、返轨、导轨支架、转向壁等部件。 |
|
7 |
梯级传动链 |
1套 |
具有防逆转保护装置 |
|
8 |
梯级 |
1套 |
不锈钢 |
|
9 |
梳齿前沿板 |
1套 |
工程塑料/铝合金 |
|
10 |
张紧装置 |
1套 |
张紧小车、梯级链轮等部件。 |
|
11 |
上机房配电柜 |
1套 |
1、控制方式：微机控制；
2、变频：具有变频功能；
3、接触器：施耐德；
4、继电器：西门子；
5、DDC监控系统 |
（3）、关键零部件及供应厂家
|
序号 |
名称 |
数量 |
厂家（技术要求） |
|
1 |
电梯主体 |
1套 |
默纳克 |
|
2 |
下机房配电柜 |
1套 |
国标要求 |
|
3 |
围裙板保护装置 |
1套 |
国标要求 |
|
4 |
梯级链伸长或断裂开关 |
1套 |
国标要求 |
|
5 |
梳齿异常安全开关 |
1套 |
国标要求 |
|
6 |
梯级蹋陷安全开关 |
1套 |
国标要求 |
|
7 |
扶手带速度偏离故障开关 |
1套 |
国标要求 |
|
8 |
超速和非操纵逆转保护装置 |
1套 |
国标要求 |
|
9 |
扶手带入口防异物保护装置 |
1套 |
国标要求 |
|
10 |
起动停止开关 |
1套 |
国标要求 |
|
11 |
梯级缺失保护装置 |
1套 |
国标要求 |
|
12 |
检修盖板打开检测装置 |
1套 |
国标要求 |
|
13 |
制停距离超距保护装置 |
1套 |
国标要求 |
|
14 |
制动器松闸故障保护装置 |
1套 |
国标要求 |
|
15 |
手动盘车检测保护装置 |
1套 |
国标要求 |
|
16 |
移动检修开关 |
1套 |
国标要求 |
|
17 |
油泵 |
1只 |
国标要求 |
|
18 |
移动行灯 |
1套 |
上下各一个，由箭头指示方向 |
|
19 |
实训工具 |
1套 |
满足电梯维保要求 |
|
20 |
实训说明书 |
2本 |
上海科潮 |
|
21 |
随机出厂图样图册 |
2本 |
默纳克 |
|
22 |
实训指导书 |
2本 |
上海科潮 |
四、基础实训项目
1、自动扶梯的安全操作与使用实训
2、梯级的拆装操作与实训
3、梳齿板的调整与实训
4、扶手带的张紧调整与实训
5、梯级链张紧调整与实训
6、双排曳引链的调整与实训
7、扶手双排链的调整与实训
8、制动器的调整与实训
9、维护保养前的安全知识操作与实训
10、日常维护保养
11、自动扶梯紧急救援
12、自动扶梯安全回路故障查找及排除实训
13、自动扶梯检修电路故障查找及排除实训
14、自动扶梯安全监控电路故障查找及排除实训
15、自动扶梯动力电路故障查找及排除实训
16、自动扶梯控制电路故障查找及排除实训
17、扶梯监控系统实训
