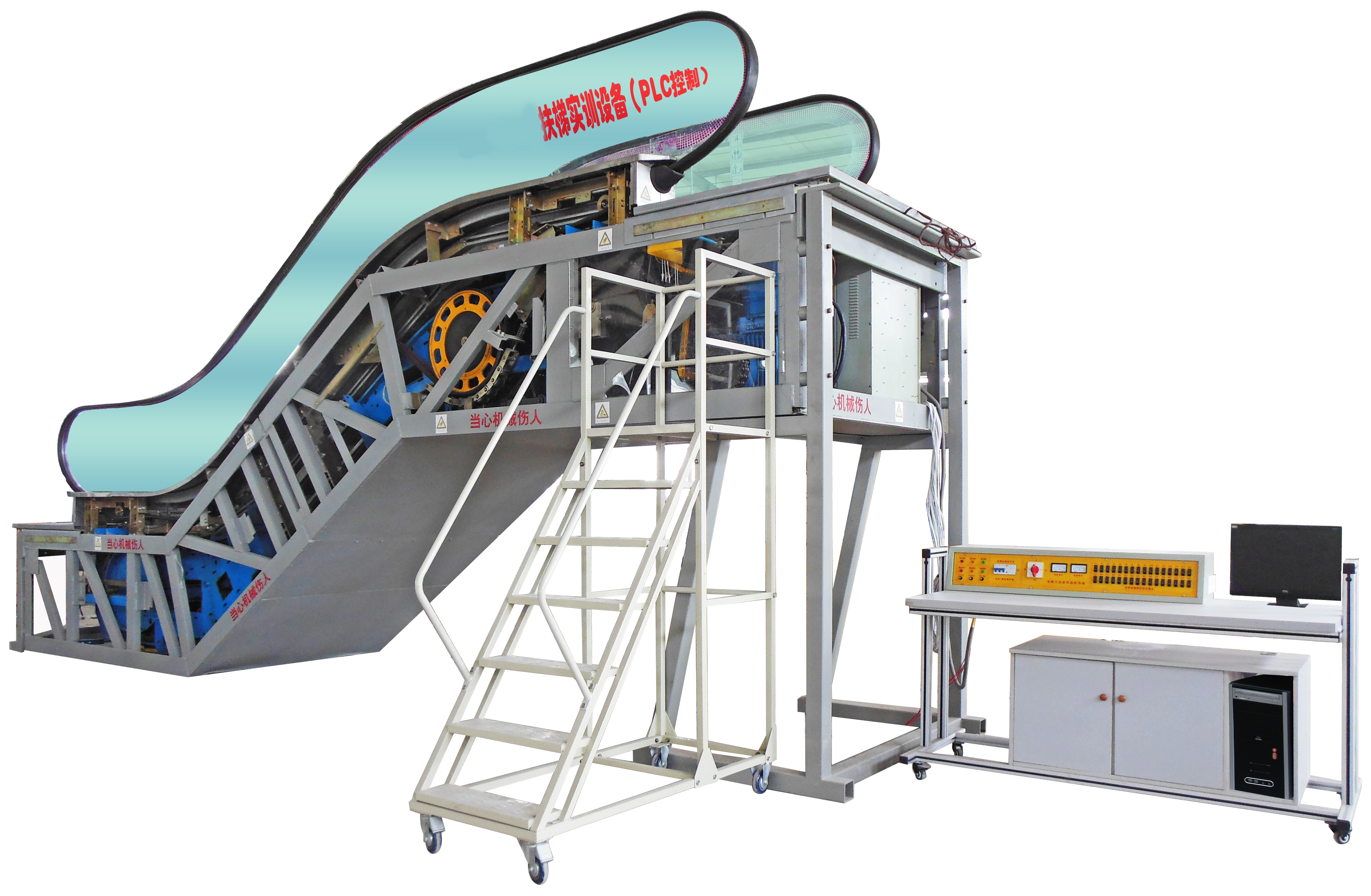

KCDT-08F型教学扶梯实训设备（工程型）
一、教学扶梯实训设备概述
教学扶梯实训设备是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。
二、技术指标
1、输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2、整机容量：＜8kVA
3、提升高度：2000mm
4、控制方式：PLC+变频自起动控制。
5、监控系统：电压、电流工况实时监控。
6、故障模块：具有32位常见故障模拟设置功能。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、外形尺寸：7500mm（长）×3000mm（宽）×3600mm（高）
9、实训桌尺寸：1680×710×1050mm
10、辅助梯尺寸：1400×600×2180mm
11、装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
三、实验装置的基本配置
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电保护措施。
2、人身安全保护体系统：实验台上装有电流型漏电保护装置，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
四、实验项目及主要内容：
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全保护和工作形态；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
5、通过对三菱PLC主机的编程，了解PLC程序的编程原则和方法。
五、自动扶梯的结构特点
1．结构特点
自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。
具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，
如车站、码头、商场等处，得以广泛应用。本扶梯具备运输能力，各传动零件均采用金属件精制而成。

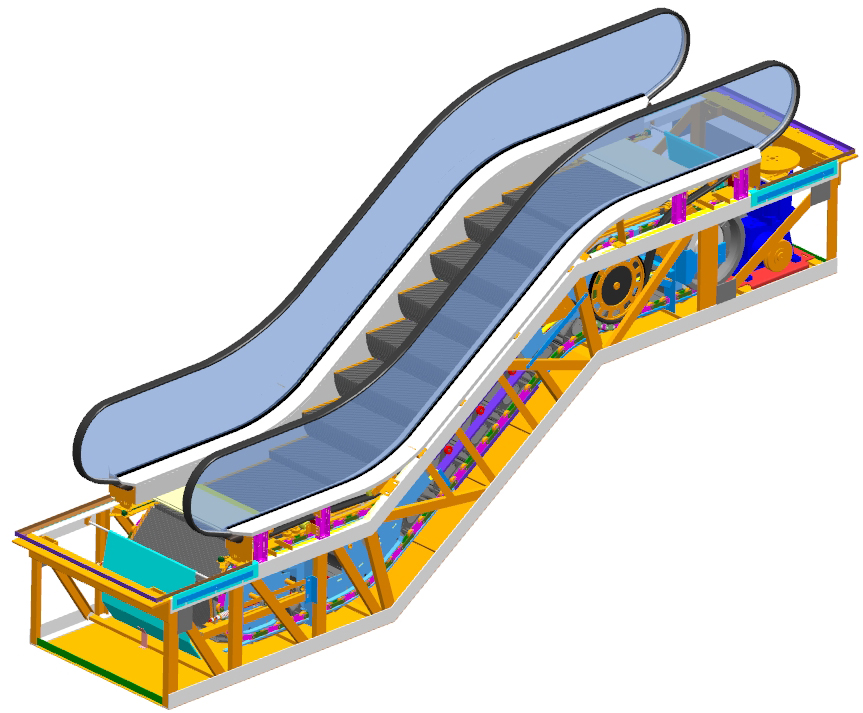

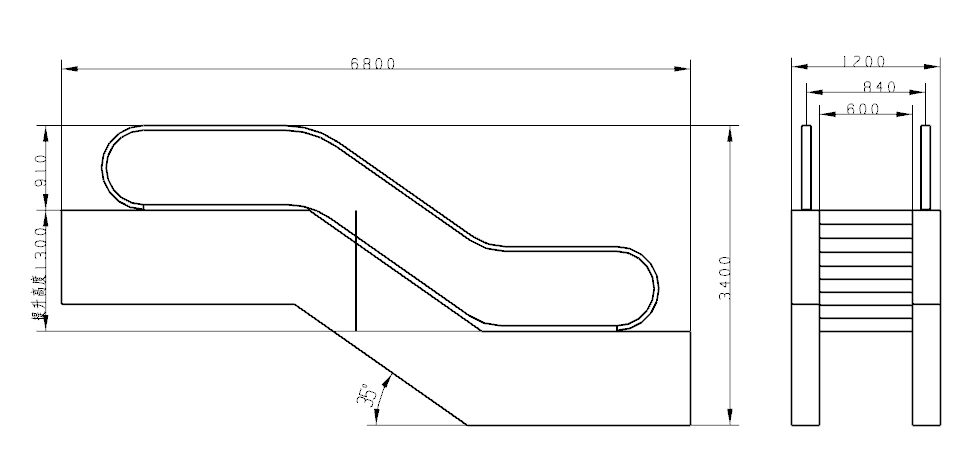

2.扶梯尺寸
六、自动扶梯技术规格表
|
序号 |
内容 |
非标 |
|
|
总体说明 |
|
|
1 |
电梯编号：L1-L2 |
|
|
2 |
建筑物类型：校内实训室 |
|
|
3 |
扶手支架类型：苗条型 |
|
|
4 |
扶手支架高度： 900mm |
|
|
5 |
适用标准：GB16899-1997 |
|
|
|
主要技术参数 |
|
|
6 |
安装方式：室内 |
|
|
7 |
布置方式：单台 |
|
|
8 |
提升高度：2000/1500mm （可根据客户要求定制） |
|
|
9 |
倾角：35o |
|
|
10 |
梯级宽度：600/800/1000mm（可根据客户要求定制） |
|
|
11 |
水平梯级：2K |
|
|
12 |
速度： 0.5 m/s |
|
|
13 |
供电方式：三相五线制 |
|
|
14 |
电机电压：380V |
|
|
15 |
照明电压：36V |
|
|
16 |
频率：50HZ |
|
|
17 |
减速机：蜗轮蜗杆 |
|
|
18 |
控制屏安装：桁架内 |
|
|
19 |
起动：星、三角 |
|
|
20 |
起动方式：钥匙 |
|
|
|
型材 |
|
|
21 |
扶手支架型材：发纹不锈钢 |
|
|
22 |
护壁板：透明钢化玻璃 |
|
|
23 |
内盖板：发纹不锈钢 |
|
|
24 |
外盖板：发纹不锈钢 |
|
|
25 |
围裙板：发纹不锈钢 |
|
|
26 |
梯级：不锈钢 |
|
|
27 |
梯级颜色：黑色（带黄边框） |
|
|
28 |
扶手带：黑色 |
|
|
29 |
前沿板及盖板：发纹不锈钢 |
|
|
30 |
梳齿：合成树脂 |
|
|
31 |
故障显示（中文） |
|
|
32 |
变频节能功能 |
|
七、自动扶梯主要部件配置表
|
序号 |
材料名称 |
产地 |
|
1 |
发纹不锈钢围裙板材料 |
日本 |
|
2 |
发纹不锈钢内外盖板材料 |
日本 |
|
3 |
阿尔法系列曳引机 |
阿尔法 |
|
4 |
电动机 |
宝达中马合资 |
|
5 |
微机控制 |
日本 |
|
6 |
蜗轮蜗杆 |
阿尔法 |
|
7 |
苗条型扶手支架 |
阿尔法 |
|
8 |
过载保护西门子继电器 |
中德合资 |
|
9 |
相关主轴承 |
日本 |
|
10 |
梯级链主轮和梯级付轮轮缘 |
德国拜耳 |
|
11 |
围裙板挤压保护 |
阿尔法 |
|
12 |
梯级下沉保护 |
阿尔法 |
|
13 |
梳齿受力保护 |
阿尔法 |
|
14 |
驱动链涨紧及断裂保护 |
阿尔法 |
|
15 |
梯级链涨紧及断裂保护 |
阿尔法 |
|
16 |
控制接点 |
中德合资 |
|
17 |
控制屏施耐德接触器 |
中法合资 |
|
18 |
控制屏施耐德继电器 |
中法合资 |
|
19 |
桁架 |
阿尔法 |
|
20 |
扶手带 |
豫联中美合资 |
|
21 |
不锈钢梯级 |
阿尔法 |
|
22 |
梯级链（节距133.33毫米） |
阿尔法 |
|
23 |
钢化玻璃 |
苏新中新合资 |
|
24 |
变频器 |
阿尔法 |
八、自动扶梯主要功能
|
序号 |
功能名称 |
功能说明 |
备注 |
|
1 |
双向运行 |
操作上下进出口处钥匙开关，可实现上行或下行 |
|
|
2 |
紧急停止 |
按上下进出口处急停按钮，可使扶梯停止运行 |
|
|
3 |
检修运行 |
操作检修盒，可进行检修点动运行 |
|
|
4 |
梯级安全照明 |
扶梯上下部的梯级下方装有照明灯提醒乘客注意安全 |
|
|
5 |
扶手带入口安全装置 |
扶手带入口处有异物则设备停止运行 |
|
|
6 |
梯级安全运行装置 |
梯级发生断裂下陷时设备停止运行 |
|
|
7 |
梳齿板安全装置 |
梯级与梳齿板之间夹入异物则设备停止运行 |
|
|
8 |
扶手带安全装置 |
发生扶手带断裂则设备停止运行 |
|
|
9 |
梯级链安全装置 |
梯级链断裂或超过延伸长度则设备停止运行 |
|
|
10 |
围裙板安全装置 |
梯级与围裙板之间夹入异物则设备停止运行 |
|
|
11 |
超欠速安全装置 |
当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行 |
|
|
12 |
超载安全装置 |
运行电流大于额定电流15%则设备停止运行 |
|
|
13 |
松闸安全装置 |
制动装置没有安全打开或失灵则设备停止运行 |
|
|
14 |
静电保护 |
消除梯级运行（踏板）在运行中产生的静电 |
|
|
15 |
驱动链断链保护 |
当驱动链断裂或过长时设备停止运行 |
|
|
16 |
非操作逆转保护 |
设备和扶手带的运行方向与指定方向相反时设备停止运行 |
|
|
17 |
断、错相保护 |
动力电源缺相或错相时设备停止运行 |
|
|
18 |
短路保护 |
电源回路短路时设备停止运行 |
|
|
19 |
故障显示（中文） |
设备运行发生故障时，自动显示故障发生部位 |
|
|
20 |
变频驱动 |
使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70% |
|
九、主要实训项目：
1、扶梯扶手带安装与调整实训设备
2、扶梯梯级安装与调整实训设备
3、扶梯曳引机系统安装与调整实训设备
4、扶梯驱动机构安装与调整实训设备
5、扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
6、扶梯润滑系统组装与实验实训设备
7、扶梯安全保护系统组装与动作实验实训设备。
