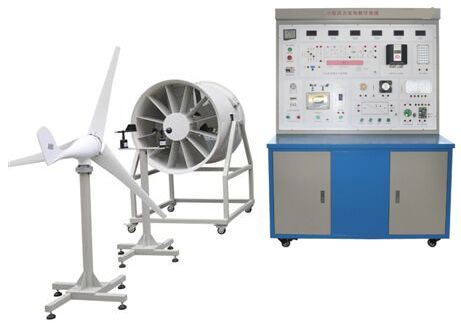

KCXNY-400B室内模拟风力发电实验系统
一、产品概述
本产品是新型风力发电教学演示实验系统。可完成风力发电的供电及并网逆变电源系统集成的相关实验及教学演示。
1.系统主要应用范围
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。可以帮助学生，进一步理解风光互补发电站整个系统的原理学习并探讨工程实际应用技能。是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品
二.产品特点
1、系统实验平台集成了室内温/湿度，风速、风向等测量系统，让使用者操作起来更直观。
2、系统采用32位数字化DSP技术，对蓄电池充放电进行全智能化的管理。
3、系统同步电源，采用日本三菱IGBT模块（IPM）组装。具有高功率因数输出。
4、系统面板上采用直观的数字表和液晶显示，让用户了解当前系统工作状态。
5、系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。
6、风光互补发电实训系统，可以让实训学生自行拆装移动，使用简便、无噪音、无污染。
7、系统监控柜集成高性能工控一体计算机，可监控系统运行参数、将运行数据长期保存或打印
三、技术参数
1、风力发电机
（1）额定功率：400(W)
（2）额定电压：12/24(V)
（3）额定电流：33.3/16.7（A）
（4）风轮直径：1.65(m)
（5）启动风速：2.5(m/s)
（6）额定风速：13(m/s)
（7）偏航风速：3.2(m/s)
（8）安全风速：35(m/s)
（9）工作形式：永磁同步发电机
（10）风叶旋转方向：顺时针
（11）风叶数量：3（片）
（12）风叶材料：玻璃增强聚丙烯材料
（13）电机材料：铝合金
2、模拟风洞模块
（1）风量：32073 mз/h
（2）风压：388Pa
（3）转速：1440 r/min
（4）功率：5.5kW
（5）可调风速：0～13级连续可调
3、风电控制系统
（1）工作电压：12VDC
（2）充电功率Pmax：600W
（3）风机功率Pmax：600W
（4）充电方式：PWM脉宽调制
（5）充电最大电流 35A
（6）过放保护电压 11V
（7）过放恢复电压 12.6V
（8）输出保护电压 16V
（9）卸载开始电压（出厂值）15.5V
（10）卸载开始电流（出厂值）15A
（11）控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
4、离网逆变电源
（1）直流输入电压：9～16VDC 电压可选
（2）额定蔬出功率：300W/功率根据客户要求订制
（3）输出电压：110/220VAC
（4）输出波形：纯正弦波
（5）输出频率：50Hz
（6）工作效率：85%
（7）功率因数：>0.88
（8）波形失真率≤5%
（9）工作环境：温度-20℃～50℃
（10）相对湿度：﹤90﹪（25℃）
（11）保护功能：极性反接、短路、过热、过载保护
5、测风系统
（1）测量范围：风速：0～60m/s 风向：0～360°
（2）精 度：±0.1m/s ±3°
（3）工作电源：AC 220V±20% 50HZ，DC12V、5V或其他供电。
（4）记录间隔：1分钟～240分钟连续可设置
（5）内部存储：4M bit
（6）通讯接口：RS-232/485/USB通讯
（7）环境温度：-40℃～50℃
（9）转速传感器：0～5000 风力发电机转速检测显示（室内）
6、数显仪表及显示装置
（1）直流电压表：1个，50V，显示模式︰0.5”LED
（2）交流电压表：1个，500V，显示模式︰0.5”LED
（3）交流电流表：1个，5A， 显示模式︰0.5”LED
（4）交流电压表：1个，50V，显示模式︰0.5”LED
（5）交流电流表：1个，50A，显示模式︰0.5”LED
（6）时间、温/湿度表：×1个，-20～99.9℃ 显示时间，室内温、湿度
7、蓄电池容量55Ah、电压12V×1只

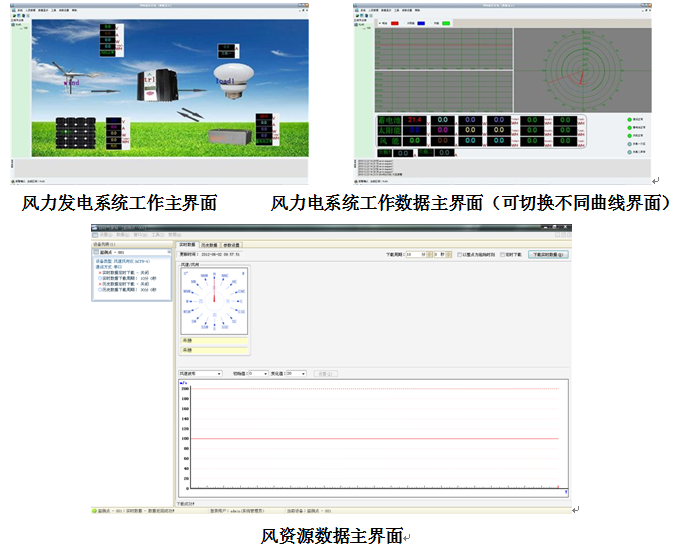

8、监控软件
（1）风机电压、电流、功率的数据显示及动态曲线显示
（2）输出电压、电流、功率的数据显示及动态曲线显示
（3）蓄电池：电压数据显示及动态曲线显示
9、负载单元
（1）风扇：×1个，额定电压：12/24V，工作电流：1.25A，功率：15W
（2）马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W 转速：20rmp/min
（3）交流LED灯×1个，交流节能灯×1个
四、可完成的实验内容
实验1、风力发电基础理论原理性实验
实验2、风力发电系统设计实验
实验3、风力发电基础理论与应用技术仿真
实验4、风力发电相关测量技术实验
实验5、风力发电控制技术实验
实验6、风力控制器工作原理实验
实验7、风力控制器的过冲保护实验
实验8、风力制器的过放保护实验
实验9、风力的三种输出模式实验
实验10、逆变器的低压保护实验
实验11、逆变器的过压保护实验
实验12、逆变器输出实验
