KCGXA-05型太阳能光热教学实验平台
一、系统特点
1.新颖性：以前沿技术为导向，与实验相结合。
2.开放性：开放式设计，用户可以利用装置资源进行二次设计。
3.实用性：采用准实物设计。

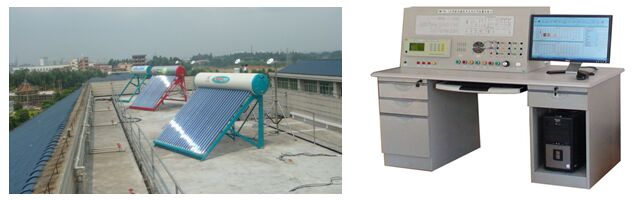

二、实验台的组成
1.太阳能系统：太阳能真空管式集热器、蓄热水箱
2.太阳能系统：太阳能平板式集热器、蓄热水箱
3.实验控制系统操作台
4.热水系统：水龙头
5.太阳能集热性能测试系统
6.配套管件
三、实验台系统图

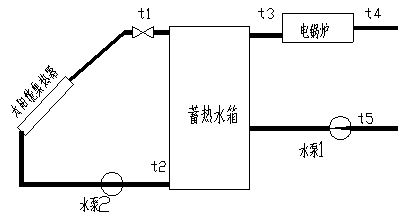

1.太阳能光热系统

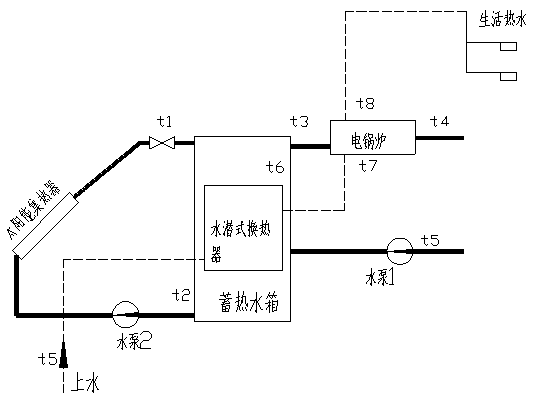

2.太阳能光热＋生活热水
四、实验台的主要功能
1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2.太阳能热水系统、太阳能＋热水系统。
3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。

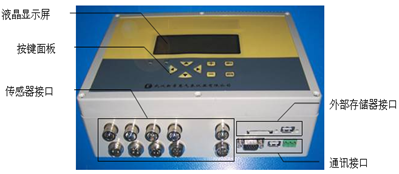

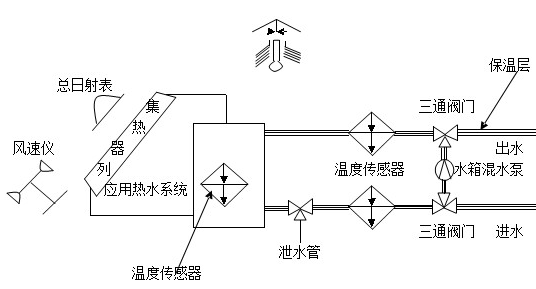

五、太阳能集热器性能测试系统
该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统，产品还可以长期工作于热水工程中，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。
1、产品测试范围
2、家用太阳能管式热水器
3、家用太阳能平板式热水器
4、太阳能热水工程
5、产品运行环境
6、环境温度 -40℃～60℃
7、相对湿度 ≤90%
8、适用电源 220V（±10%），50Hz(±2%),或无电源地区
9、技术指标及特点:
（1）太阳辐射:
A.通道数:2通道（总辐射）
B.测量范围:0～2000W/m2
C.测量精度:小于5%
D.显示分辨率:1 W/m2 E.显示内容:瞬时值，小时累计量，日累计量等
（2）水箱温度：
A.通道数:3路
B.测量范围:-20～150℃
C.测量精度:±0.2℃
D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水
（3）环境温度：
A.通道数:1路
B.测量范围:-40～70℃
C.测量精度:±0.2℃
D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩
（4）进出水流量：
A.通道数:2路
B.测量范围:0.2～1.2(立方米/小时)
C.耐水温：0---120度
D.测量精度: ＜0.5%
（5）环境风速：
A.通道数:1路
B.测量范围:0～70米/秒
C.测量精度:±0.3米/秒
（6）标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
（7）太阳热水集热性能测试系统管理软件一套。此软件支持（GB18708， GB/T19141，GB/T20095-2006太阳热水系统性能评定规范 ）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。
（8）太阳热水集热性能测试系统采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。
（9）外观尺寸：金属外壳350×150×300（mm）。
（10）数据存储容量：4000条数据。
（11）数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
（12）显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
（13）系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。
六、太阳能光热系统实验台基本配置
|
序号 |
设备名称 |
型号 |
数量 |
单位 |
|
1 |
太阳能管式集热器 |
|
1.6 |
m2 |
|
2 |
太阳能平板集热器 |
|
1.5 |
m2 |
|
3 |
固顶台架（可调倾角） |
|
1 |
个 |
|
4 |
蓄热水箱（保温50mm橡塑） |
0.3ｍ３ |
1 |
个 |
|
5 |
管道 |
|
1 |
个 |
|
6 |
太阳能场地施工 |
3m2屋顶 |
1 |
套 |
|
7 |
太阳热水集热性能测试系统 |
PH-1 |
1 |
台 |
|
8 |
太阳总辐射传感器 |
JYZ-5V-V2 |
1 |
台 |
|
9 |
精密温度传感器(-40～150℃,
精度:±0.1℃,低温型,不锈钢封装,￠4*40mm,全密封,防腐,放水,太阳能热水器专用) |
PTWD-2A |
3 |
只 |
|
10 |
环境温度传感器（带防辐射罩） |
PTWS-5V-M |
1 |
只 |
|
11 |
数字风速传感器 |
WS-5V-M |
1 |
台 |
|
12 |
太阳热水系统监控软件 |
KCT-2A |
1 |
套 |
|
13 |
传感器支架(钢制结构) |
KCT-ZJ1 |
1 |
台 |
|
14 |
数据通讯线缆及传感器连接线缆 |
标准 |
1 |
套 |
七、实验项目
1.太阳能集热能量转换原理
2.太阳能集热管特性测试
3.环境对光热转换的影响
4.太阳能热水器功能实验
5.环境风速对集热性的影响
6.太阳能热水系统管路连接实验
7.平板型集热器的工作原理
8.真空管型与平板型集热器的性能对比实验
八、技术资料
提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。
九、技术服务
质保与维修：提供一年保修，终身维修，终身提供软件免费升级。
十、检测内容
系统执行国标GB/T18708 ，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范等要求方法测试（热性能：日有用得热量，升温性能，储水箱保温性能等指标）
