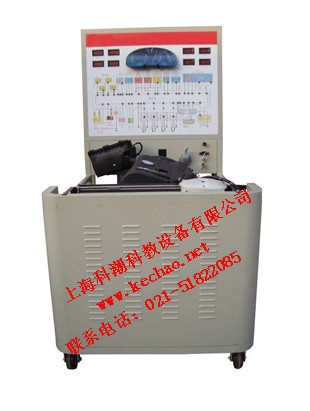

宝马523i电控发动机带自动变速箱、空调实验台
一．产品简介
本实训系统以原厂电喷汽油发动机总成及自动变速器及运行附件为主体部件，发动机及自动变速器可起动运行，进行起动、加速、减速、换档等故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机及自动变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机及自动变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车发动机及自动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
原车电控发动机及自动变速器总成、原车发动机及自动变速器控制电脑、防盗电脑、组合仪表、发动机及自动变速器起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、换档机构与制动机构、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、自动变速器主油压表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
四．功能特点
1.发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。
2.自动变速器可进行各项实际操作的实训项目。变速器可进行换档/自动升降档等实际测试，二极管显示电磁阀工况。
3.故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4．电压表实时显示传感器与执行器的变化，喷油器脉冲、AT电磁阀等各执行元器件用LED 灯显示工作状态。
5.指针式油压表指示燃油压力值；指针式真空表指示真空压力值；指针式压力表指示自动变速器主油压值。
6.配备原车故障检测通讯的诊断座，可使用电脑诊断仪对发动机及自动变速器电控系统读取故障码和数据流等。
7.发动机防盗及节气门体匹配操作，对比防盗工况与正常工况。个别因发动机型号不同，功能有所变化。
8.实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。
9.实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、发动机及自动变速器控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
10.实训台加装蓄电池的电源总开关等安全保护装置。
11.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1400×1000×1740mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
七．技术指标
1.工作电源：直流12V
2.燃油标号：依发动机型号
3. 不锈钢油箱容积：10L
4.工作温度：-40℃～+50℃
5．主机：原车装置
