产品展示--[汽车ABS+EBD制动系统实验台]

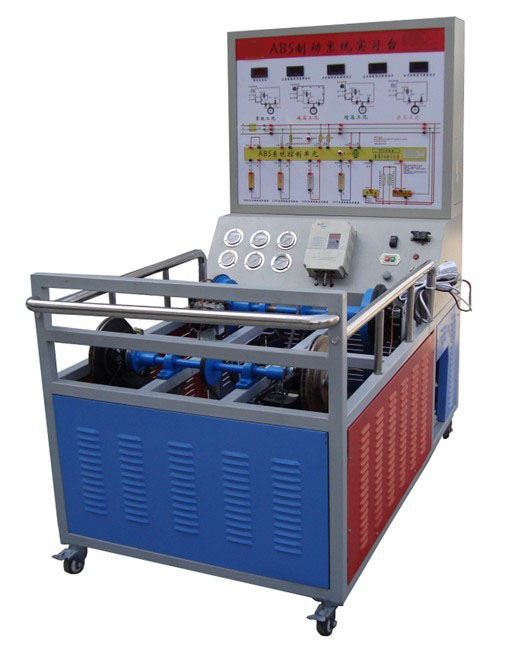

汽车ABS+EBD制动系统实验台 汽车ABS+EBD制动系统实验台简介 该实验台以帕萨特B5 ABS制动系统为主体材料,采用四通道的ABS调节回路,四轮单独调节。ABS系统能够正常运行,可模拟ABS系统的工作过程。适用于各类型院校及培训机构对汽车ABS系统理论和维修实训的实训教学需要。实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书,相关课题的教学资料。 (二)结构组成 帕萨特B5 ABS阀体总成、ABS控制单元、前后碟制动机构、轮速传感器及信号盘;面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架。 (三)功能特点 1、主缸油压与分缸油压实时指针式压力表显示; 2、液压泵工作状态通过LED灯显 示; 3、彩色原车电路原理图,油压原理图 4、轮速通过调速电机进行调整; 5、自动断电保护装置,避免电机反拖,有效保护电器元件; 6、ABS故障灯显示故障; 7、外接式电脑检测端子便于检测电路电压或电阻; 8、OBD数据输出接口,便于通过专用检测仪器进行检测。 9、故障模拟系统可模拟实际运行工况,设置多种实车ABS系统常见故障。 10.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。 11.可进行ABS制动系统排空及调整、系统匹配等实训。 (四)技术参数 外观尺寸:1650×1000×1850mm(长X宽X高) 电机:3.5KW变频电机 电机电源:380V ABS系统电源:60AH蓄电池 工作温度:-50℃~50℃ 系列产品:
