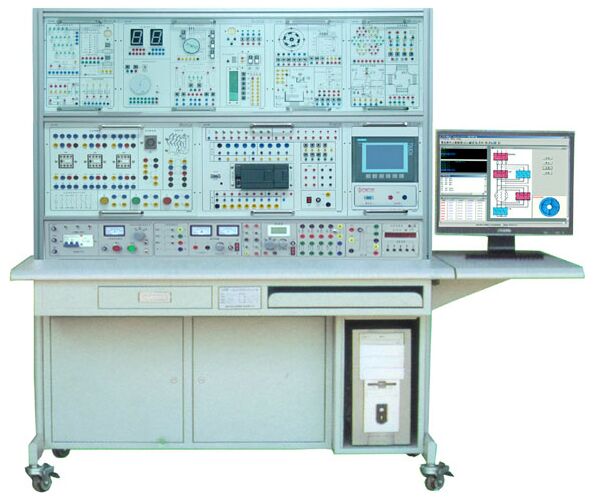

KCPLC-02D型PLC变频器实验装置
一、装置特点
1、实训装置均由控制屏、实训桌、PLC主机组件、变频器组件、触摸屏组件、PLC编程实验模块、实训网孔板、电机控制需要的低压电气元件（继电器、接触器、按钮等）组成，该实验装置充分考虑实验实训的开放性，既可以作为机电控制、PLC等课程的配套实验，又可通过该套实验设备，可以让学生自己动手、自由组合，完成不同类型实验、实训，充分体现学生动手性和自主性，可以自己设计实验，自己搭建电路。
2、采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
3、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠。
二、技术性能
1.输入电源：三相四线（或三相五线）~380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量：＜1.5KVA
4.外形尺寸：长≤1600mm×宽≤720mm×高≤1600mm（参考尺寸,工艺改进，可以有适当调整）
5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
三、实训装置的基本配置及功能
实训装置由控制屏、实训桌、PLC主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交流电机、接触器、按钮、行程开关、工控组态软件、仿真软件、电机等组成。
（一）控制屏（铁质亚光密纹喷塑结构，铝质面板）
1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
2、直流电源：直流电压24V输出一路。
3、直流电压表：交直流测量，量程0～500V，分为1V、10V、100V、500V四个档位。
功能：可以测量交流和直流，具有交直流测量设置切换功能，四个档位随意切换交直流，能自动滤除干扰，消除非临界跳字，超量程报警。可以通过设置仪表的满值、零值来设置仪表测量量程、精度及显示偏移量。可以自动设置仪表的小数点位置。
仪表具有滤波系数自动设置功能，提高仪表稳定性。
4、直流电流表：交直流测量，量程0～5A，分为75mA 、100mA、1A、5A四个档位。
功能：可以测量交流和直流，具有交直流测量设置切换功能，档位随意切换交直流，能自动滤除干扰，消除非临界跳字，超量程报警。可以通过设置仪表的满值、零值来设置仪表测量量程、精度及显示偏移量。可以自动设置仪表的小数点位置。仪表具有滤波系数自动设置功能，提高仪表稳定性。
5、功率表：量程：-1999—9999W，电流可分为0.1A、1A、2.5A、5A四个电流范围
功能：能自动滤除干扰，消除非临界跳字，超量程报警。可以通过设置仪表的电压、电流倍率来设置仪表测量量程、精度。小数点位置自动切换。测量单位w与kW自动切换可选。
仪表具有滤波系数自动设置功能，提高仪表稳定性。
（二）实训模块
1、西门子S7200-224CN 主机或三菱FX1N24MR，主机固定在挂箱上，面板上引出I/O接口。
2、三菱D720S-0.4K-CHT变频器，主机固定在挂箱上，面板上引出接口。
3、7英寸威纶工业触摸屏
4、实训网孔板一块
5、三相鼠笼异步电机：交流380V/△、660VY。
6、抢答器/数码管显示
7、装配流水线/十字路口交通灯
8、水塔水位/天塔之光
9、自动送料装车/四节传送带
10、多种液体混合装置
11、步进电机/直线运动
12、自控轧钢机/邮件分拣机
13、机械手控制/自控成型机
14、电梯控制实验
15、直流电机控制
16、继电接触控制
四、实训桌
控制屏、实训桌为铁质双面亚光密纹喷塑结构，桌面采用高密度板结构；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，实训桌下方设有元件储存柜，设有四个带刹车的轮子，便于移动和固定，造型美观大方。
五、实训项目
（一）PLC模拟对象基本应用实训
1.基本指令编程练习
2.LED 数码显示控制
3.抢答器实验
4.十字路口交通灯控制
5.天塔之光演示
6.机械手动作模拟控制
7.四节传送带模拟控制
8.装配流水线模拟控制
9.电梯控制系统模拟控制
10.步进电动机模拟控制
11.水塔液位模拟控制
12.三相异步电动机星/三角（Y/Δ）换接启动模拟控制
13.混合装置模拟控制
14.邮件分拣机模拟控制
15.自控轧钢机模拟控制
16.自控成型机模拟控制
17.加工中心刀具模拟控制
18.礼花之光演示
19.卸料小车控制模拟
20.直流电机正反转控制模拟
（二）PLC控制工业电气实训线路
1.PLC控制异步电动机点动控制电路
2.PLC控制异步电动机自锁控制电路
3.PLC控制异步电动机单向点动、起动控制电路
4.PLC控制异步电动机两地控制电路
5.PLC控制异步电动机联锁正反转控制电路
6.PLC控制正反转点动、起动控制电路
7.PLC控制双重联锁正反转控制电路
8.PLC控制自动往返控制电路
9.PLC控制位置开关作自动停止正反转起动控制电路
10.PLC控制带有点动的自动往返控制电路
11.PLC控制异步电动机星、三角控制电路
12.PLC控制接触器控制星、三角控制电路
13.PLC控制自动顺序起动控制电路
14.PLC控制C620型车床控制电路
15.PLC控制电动葫芦电气控制电路
（三）PLC、变频器、触摸屏的综合应用实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.变频器无级调速
4.变频器控制电机正反转
5.外部端子点动控制
6.多段速度选择变频调速
7. 外部模拟量（电压/电流）变频调速
8.瞬时停电启动控制
9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.基于PLC的程序运转控制
12.基于PLC模拟量控制变频开环调速
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的速度闭环定位控制
