产品展示--[液压传动与PLC控制实训装置]

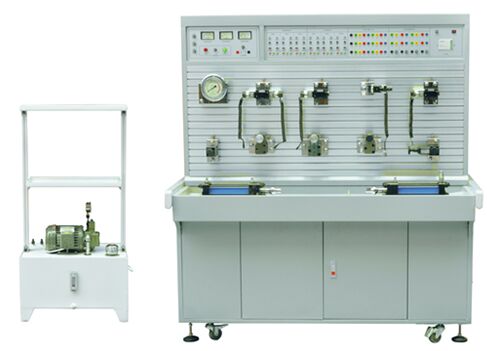

KCYQ-05型液压传动与PLC控制实训装置(工业型)

一、液压传动部分技术参数及指标

集真实的液压元件、各执行模块、继电器控制单元、PLC控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)和油箱固定在一起,油箱和控制屏单独放置;三相电源带有漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa

二、技术参数

1、输入电源:三相五线,380V.允差±l0%,50Hz。

2、装置容量:≤1kVA。

3、工作环境温度:-5℃~40℃;

4、工作湿度:≤90%(40℃时)

5、变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。

6、电    机:额定电压380V.额定功率0.75kW,绝缘等级B

7、液压泵站:最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。

8、PLC选用三菱FX1S-20MR主机,主机为12路开关量输入/8路继电器输出。

9、配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程技术于一体,灵活实现其功能。

三、液压元器件清单

序号

型号/规格

名称

数量

单位

1



实训台

1

2

1520×700×1800(mm)

实训桌

1

3

380V、24V

电源模块

1

4



按钮模块

1

5



继电器控制模块

1

6



电磁铁控制模块

1

7

FX1S-20MR

PLC模块

1

8

2FRM5-31B/15QB

二通流量阀(调速阀)

2

9

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

10

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

11

4WMM6C50BF

二位四通手控换向阀

1

12

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀

1

13

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀

1

14

LI-10B

单向节流阀

1

15

I-10B

单向阀

1

16

Y-10B

先导式溢流阀

1

17

DG-02B

直动式溢流阀

1

18

XYI-25B

先导式单向顺序阀

1

19

J-10B

先导式减压阀

1

20

IY-25B

液控单向阀

1

21

HED40P15/100Z14L24

压力继电器

2

22



三通

4

23



四通

3

24

MOB40-200

油缸(卧式带杆头)

2

25

YN-100ZQ/10MPa

耐震压力表

1

26



行程开关

4

27

胶管

M16*1.5/8I-W-0.5M(装好快捷接头)

10

28

M16*1.5/8I-W-0.7M(装好快捷接头)

15

29

M16*2.4

O型圈

2

30

11*1.9

O型圈

3

31



电机电源线(制作好)三相四线电线

1

32



油箱铁盘(一个为平一个为弯)

1

33



泵站(油箱)

1

34

三菱

编程电缆

1

35



液压实训说明书

1

四、可以完成的实训项目

可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节流调速回路

6、回油节流调速回路

7、旁油节流调速回路

8、液压缸差动连接的快速运动回路

9、调速阀短接速度换接回路

10、调速阀串联的速度换接回路

11、调速阀并联的速度换接回路

12、用换向阀的换向回路

13、用“O”型机能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序动作回路

16、用压力继电器控制的顺序动作回路

17、用行程开关控制的顺序动作回路

18、用调速阀控制的同步回
