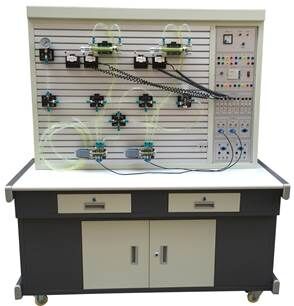

KCYQ-01型透明液压传动PLC控制实训装置(内带泵站)

一、主要技术参数

1、电源:AC220V  50Hz

2、直流电源:输入AC220V  输出DC24V/2A

3可编程控制器(PLC):三菱FX1S-20MR主机

12输入  8输出(继电器输出方式)

4、液压实训油泵电机功率:250W  配有专用的稳压直流电机调速器

调速范围:0-1700r/min

5、实训工作时离液压实训台1.5m远处噪声≤58dB

6、实训油路液流压力要求需0.5-1Mpa(油泵最高压力:Pmax=2.5Mpa)

7、电磁换向阀:AC220V   吸力3Mpa

8、实训装置外型尺寸:1500mm×650mm×1700mm

二、主要特点

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元件等。

3、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实训组装回路快捷、方便。

5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。

6、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突

   出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

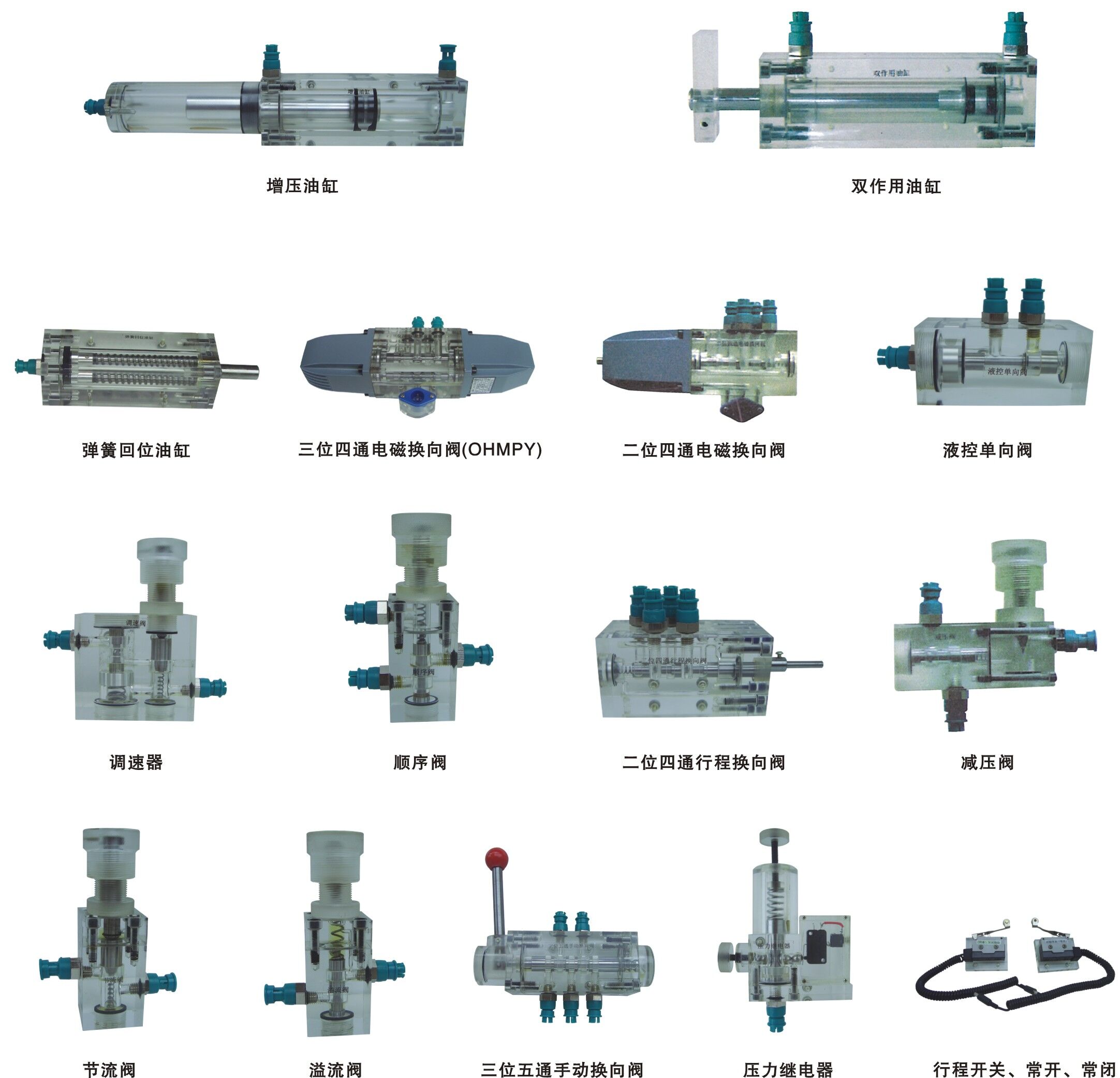

四、液压元件

五、透明液压PLC控制实训装置清单

序号

名称

型号

单位

数量

1

实验桌



1

2

实验台



1

3

PLC主机模块

三菱FX1S-20MR

1

4

电源模块



1

5

继电器控制模块



1

6

PLC控制按钮模块



1

7

双作用油缸(带行程撞块)

透明元件

2

8

二位二通电磁换向阀

透明元件

1

9

二位四通电磁换向阀

透明元件

2

10

三位四通电磁换向阀(O型)

透明元件

1

11

三位四通电磁换向阀(H型)

透明元件

1

12

三位四通电磁换向阀(M型)

透明元件

1

13

弹簧回位油缸

透明元件

1

14

增压油缸

透明元件

1

15

辅助油箱

透明元件

1

16

单向阀

透明元件

2

17

液控单向阀

透明元件

2

18

溢流阀(直动式)

透明元件

2

19

溢流阀(先导式)

透明元件

1

20

节流阀(直动式)

透明元件

1

21

调速阀

透明元件

2

22

顺序阀

透明元件

2

23

减压阀

透明元件

1

24

二位四通行程换向阀

透明元件

1

25

三位五通手动换向阀

透明元件

1

26

压力继电器

透明元件

1

27

压力表

透明元件

3

28

三通接头

透明元件

7

29

四通接头

透明元件

3

30

行程开关(常开)



2

31

行程开关(常闭)



2

32

透明液压皮管



20

33

油盘



1

34

油箱



1

35

机泵组



1

36

L-HL46号液压油



kg

5

37

电磁阀通用连接线



3

38

压力继电器插头线



1

39

螺丝刀6×100(一字、十字)



2

40

剪刀



1

41

活动板手



1

42

尖嘴钳



1

43

内六角扳手M5



1

44

内六角扳手M6



1

45

内卡簧钳



1

46

外卡簧钳



1

47

快速油接头



5

48

透明液压使用说明书



1

49

光盘(PLC编程软件、程序)



1
