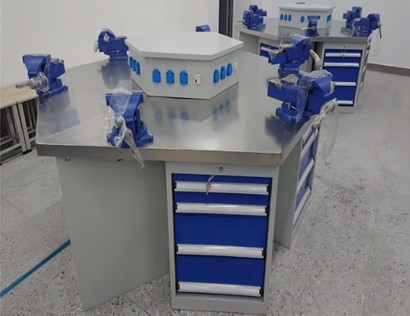

六角钳工台(六工位钳工实验操作台

一、产品概述

"钳工台"根据国家职业标准的相关考核要求,以就业为导向,以钳工基本技能任务为引领。设计相关任务课题,在任务引领下锻炼学生的划线、錾、锉、锯、螺纹加工等钳工技能。适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训,也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定考核

二、系统特点

1.全面性:可以完成各种常用工具(如锤、锯、锉、凿等)的认识和使用,掌握划线、装配、调试、维修等技能。

2.实操性:可培养学生的划线、锯削、锉削、錾削、攻丝、绞孔等实际的动手操作能力,具有较强的实操性。

3.六角钳工台的工位长为1.2米,每台由两个梯形钳工台拼成,共有6实训工位。

4.台面采用50mm厚的高密度板桌面,外包2mm不锈钢板。

5.台面下部配置六个工具柜≥600×500×700mm,工具柜配置4个抽屉,每抽承重80kg,可85%抽出,柜体采用1.2mm厚优质冷轧板精工制作而成。

6.台面上配6寸的台虎钳6个。台面具有平整、防生锈、承重性好的优点。

三、六角钳工台器件配置清单

序号

名称

型号与规格

数量

单位

1

台虎钳

150mm

6

2

钢锯架

≥390mm*133mm

6

3

钢锯条

与钢锯架配套,主要用于锯割中等硬度材料(如普通钢、铸铁等)和中等硬度的工件。

60

4

螺纹样板

60°

6

5

圆锉刀

8

6

6

圆锉刀

12

6

7

半圆锉刀

8

6

8

半圆锉刀

12

6

9

方锉刀

8

6

10

方锉刀

12

6

11

扁锉刀

8

6

12

扁锉刀

12

6

13

三角锉刀

8

6

14

三角锉刀

12

6

15

三角刮刀

4

6

16

铲刀

100mm

6

17

榔头

1p以上

6

18

油石

200*50*25mm 规格>200-600#双面

6

19

丝锥

M4 M5 M6 M8 M10 M12 M14

6

20

扳牙

M4 M5 M6 M8 M10 M12 M14

6

21

錾子扁

250mm

6

22

錾子尖

250mm

6

23

样冲

5件套

6

24

什锦锉

5180mm10支装

6

25

手虎钳

40 mm

6

26

钢丝钳

8

6

27

尖嘴钳

6

6

28

活动扳手

250mm

6

29

呆扳手

8 10 14

6

30

铁皮剪刀

4寸以上

6

31

钻头

Φ4-ф14

6

32

毛刷

>250mm*38mm

6

33

钢丝刷

>大号6排以上

6

34

垫铁

100*50*15-3

6

35

内外卡钳

6

6

36

简式平口钳

5

6

37

砂纸

800目;每包大于50张,每张规格200mm200mm

1

38

砂纸

1200目;每包大于50张,每张规格200mm200mm

1

39

直角钢尺



6

40

钢直尺



6

41

划线针

直径Φ8硬质合金,长120mm

6

42

一字螺丝刀

4

6

43

十字螺丝刀

4

6

44

量块

数量≥46块 等级4级以上

1

45

V型架



1

46

V型架



1

47

圆检验棒

≥Φ25x300

6

48

划规

长≥600mm 划线直径≥1160mm 最大角度≥60

6

49

扭矩扳手

扭矩范围≥4.25100Nm,转接头:38"带电子数显

2

50

游标高度尺

≥游标0-300mm分辨率:0.01mm

2

51

游标卡尺

0-150 mm,精度>0.01mm

2

52

外径千分尺

0-25,分度值:0.01

2

53

深度尺

0-150mm 分辨率:0.02mm 尺寸:长250mm*宽100mm

2

54

万能角度尺

0-320度 读数值:2

2

55

刀口尺

0-175mm,测量面允许直线度公差>0.005尺寸:长175mm*宽30mm

2

56

刀口直角尺

>100mm*63mm

2

57

塞尺23件套

>0.02mm-1.00mm

2

58

R

1.0-7mm

2

59

百分表及磁

力表座

18-35mm 精度>0.01MM

2

60

杠杆百分表

(含表座)

表盘直径>33mm,量程>0-0.14mm180度旋转可摆动测头方向,表盘计数0-30.01mm

2
