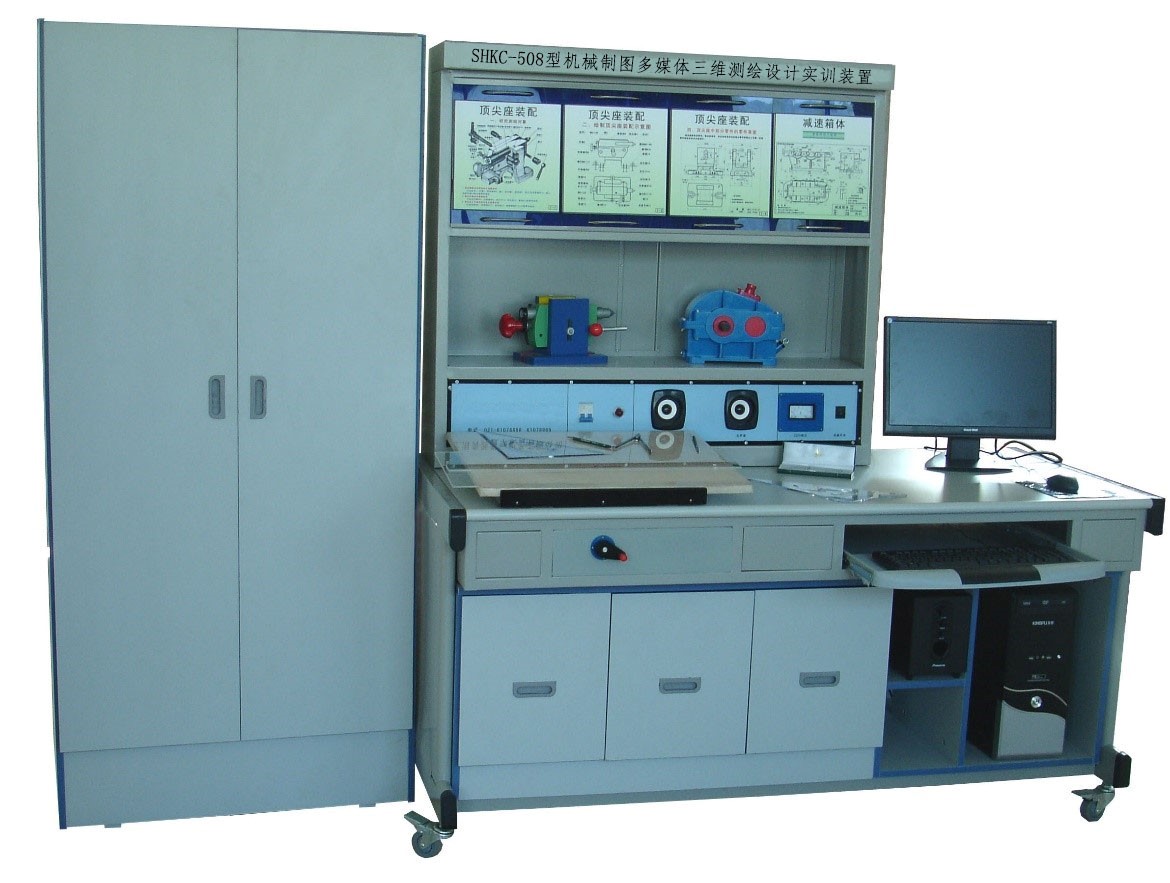

SHKC-508型机械制图多媒体三维测绘设计实训装置设备外图
一、概述
SHKC-508型机械制图多媒体三维测绘设计实训装置是本公司首创研制开发，装置集设计、测绘、创新于一体的多媒体机械制图实训设备，适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。
该装置本着“突出应用，服务于专业”为主旨，课程精化教学内容，完善教学手段，以培养学生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，采用机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用40件模型和40块模块板说明供学生使用；模型和模块板可随课程内容需要进行更换操作。
二、产品特点
1.实验台采用P4电脑一台
2.利用多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。
3.利用模块板文字图板说明文件，指导学生独立分析模型形状，培养看图识图分析能力。
4.利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。
5.实验装置采用40件模型和40块模块板，各模块图文并茂，内容生动，方便学生参考学习。
6.本装置采用组件式结构，更换模块板和模型便捷，如需扩展功能或开发新实验，只需添加模块板和模型即可，永不淘汰。
三、本机械制图实训装置的任务
1.培养绘制工程图样的能力。
2.培养计算机绘制工程图样的能力。
3.培养阅读工程图样的能力。
4.培养徒手绘画草图的能力。
5.培养对三维空间逻辑思维和形象思维能力。
四、实验台内容配置
|
序号 |
名称 |
数量 |
备注 |
|
1 |
顶尖座装配 |
1件 |
用三维动画来演示模型，方便学生绘制图形 |
|
2 |
齿轮油泵装配 |
1件 |
|
3 |
减速器装配 |
1件 |
|
4 |
手动滑油泵装配 |
1件 |
|
5 |
组合体叠加 |
1件 |
|
6 |
组合体读图方法 |
1件 |
|
7 |
组合体接头切割 |
1件 |
|
8 |
组合体切割 |
1件 |
|
9 |
组合体线面分析法 |
1件 |
|
10 |
组合体形体分析法1 |
1件 |
|
11 |
组合体形体分析法2 |
1件 |
|
12 |
组合体轴承盖 |
1件 |
|
13 |
组合体轴承座 |
1件 |
|
14 |
蜗轮箱1 |
1件 |
|
15 |
蜗轮箱2 |
1件 |
|
16 |
蜗轮箱体 |
1件 |
|
17 |
阀体 |
1件 |
|
18 |
夹具体 |
1件 |
|
19 |
轴1 |
1件 |
|
20 |
轴2 |
1件 |
|
21 |
套筒 |
1件 |
|
22 |
主轴 |
1件 |
|
23 |
支架 |
1件 |
|
24 |
减速箱体 |
1件 |
|
25 |
槽配合 |
1件 |
|
26 |
拔叉 |
1件 |
|
27 |
箱体 |
1件 |
|
28 |
端盖 |
1件 |
|
29 |
板盖 |
1件 |
|
30 |
半剖1 |
1件 |
|
31 |
半剖2 |
1件 |
|
32 |
复合剖 |
1件 |
|
33 |
阶梯剖 |
1件 |
|
34 |
局部剖 |
1件 |
|
35 |
全剖 |
1件 |
|
36 |
连杆 |
1件 |
|
37 |
斜剖 |
1件 |
|
38 |
旋转剖 |
1件 |
|
39 |
断面剖1 |
1件 |
|
40 |
断面剖2 |
1件 |
|
41 |
一号绘图板、90cm丁字尺、绘图仪器一盒5件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔1套5支、绘橡皮擦 |
1套 |
各1件 |
|
42 |
多媒体机械制图软件内容：
（1）40件模型三维动画；丁字尺的使用；
（2）丁字尺和三角板组合使用方法；
（3）曲线板的使用；
（4）铅笔的使用；
（5）分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。 |
1套 |
软件用三维动画来演示模型；用动画语音来讲解绘图工具的使用方法和作图标准。 |

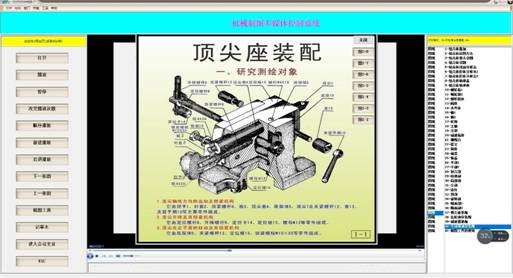

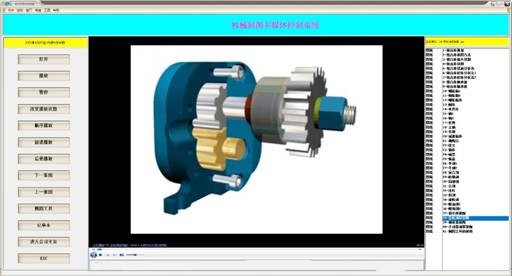

五、软件图片
六、主要技术参数：
1.工作电源：单相220V交流电源。
2.结构：实验台为铁质钣金喷塑结构，坚固耐用。
3.工作环境：温度-100-+400C。
4.整机功耗：＜1KW
5.实验台外形尺寸：1600×750×1750mm
七、配置清单：
|
序号 |
名称 |
单位 |
数量 |
|
1 |
电脑主机箱 |
台 |
1 |
|
2 |
19寸液晶显示器 |
台 |
1 |
|
3 |
键盘、鼠标 |
各个 |
1 |
|
4 |
制图模型 |
件 |
40 |
|
5 |
模块板 |
块 |
54 |
|
6 |
实验桌 |
张 |
1 |
|
7 |
实验柜 |
台 |
1 |
|
8 |
模型陈列柜 |
个 |
1 |
|
9 |
绘图板 |
块 |
1 |
|
10 |
绘图仪器 |
盒 |
1 |
|
11 |
曲线板 |
个 |
1 |
|
12 |
三角板 |
个 |
1 |
|
13 |
丁字尺 |
个 |
1 |
|
14 |
三棱比例尺 |
个 |
1 |
|
15 |
不锈钢多用擦图片 |
个 |
1 |
|
16 |
多功能绘图模板 |
个 |
1 |
