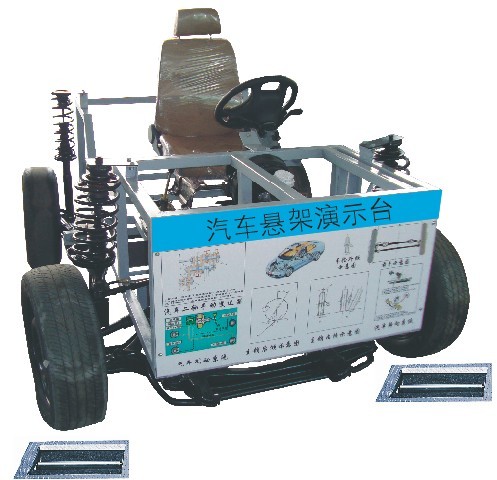

产品展示--[组合式独立悬架系统结构演示教学平台]
组合式独立悬架系统结构演示教学平台 组合式独立悬架系统结构演示教学平台B简介 产品由四种不同独立悬架系统(前悬架:4连杆+5连杆; 后悬架:单置斜臂+ E型多连杆)、轮胎、可移动式台架等组成。适用干中高等职业技术院校、普通教育类学院和培训机构对汽车底盘的悬架系统实训的教学需要。本实训台功能齐全、操作方便、安全可靠。 (二)结构组成 四种不同独立悬架系统、交流调速电动机、凸轮偏心装置、减震器、轮胎、彩色结构原理图板、可移动式台架等。 (三)功能特点 1、不同独立悬架系统结构对比实验; 2、不同独立悬架系统原理与结构认识实训; 3、演示不同独立悬架系统的工作过程。 4、通过电机驱动偏心装置,进而分别驱动装配在四种不同类型独立悬架上的轮胎运动。由电机调节振动频率,通过偏心装置调节振动幅度。可单独调节壹套悬架系统;或者同时 调节4种不同独立悬架。 5、拆装实操。 6.底架部分采用钢性结构焊接,表面烤漆工艺,带自锁脚轮,安全可靠。 7.实训配备有使用说明书及相关资料。 8、万向带锁脚轮台架,便于移动教学。 (四)技术参数 1600mm × 1000mm × 900mm(长×宽×高) 驱动调速电机:380V/3.5KW 4只; 驱动车轮电机:380V/1.5KW 4只; 滚筒直径: 200mm(四套) 电源:380V; 选匹车型: 连杆悬架:AudiA4 连杆悬架:宝马(克莱斯勒300C) 单置斜臂悬架:上海通用荣御GL2.8 E型多连杆悬架:马6 轮胎转速:0-100rpm; 轮胎振幅:0-100mm; 固定台架材料:白钢 系列产品:
