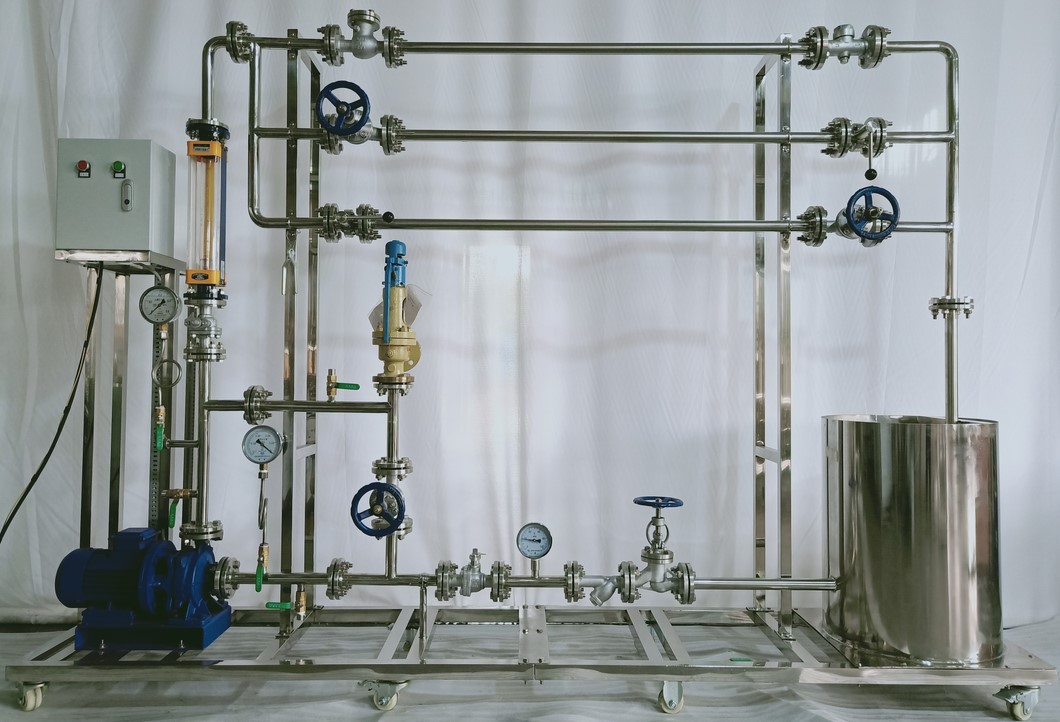

KCHGD-13型阀门维修维护操作实训单元

一、设备主体：
1.整机采用304不锈钢制作，钢制花纹板喷塑底座；2000*500*1500（长*宽*高mm）
2.液体流量: 0~4m3/h
3.开关盒集成于对象部分之上。
二、主要设备组成：
1.水箱，φ300*500mm，立式，敞口，304不锈钢材质。
2.循环水泵，25—125 卧式化工离心泵，流量0～4m3/h，功率0.75kw,扬程20m.
3.水泵进口管路：DN25不锈钢304无缝管。
4.水泵出口管路：DN25不锈钢304无缝管。
5.回流管路：DN25不锈钢304无缝管。
6.安全泄压管路：DN25不锈钢304无缝管。
7.灌泵管路：DN15不锈钢304无缝管。
8.电源设备：开关盒、空气开关、接地。
6.法兰：DN25（PN16）约12片。
7.各种阀门：DN25球阀2台，DN25管道过滤器1台，DN25单向阀1台，DN25截止阀1台，DN25蝶阀1台，DN15球阀2台。
三、仪表检测系统：
1.压力表：0-0.4Mpa，2Y100型抗震压力表，精度等级 2.5
2.玻璃转子流量计：DN25法兰转子流量计1台。精度等级 4

3.登高凳： 2个

4.呆板手：24×22 6只

5.呆板手：19×17 6只

6.活板手：10寸 1只

7.小撬棒：50cm 2只

8.管子钳：300mm 2把

9.剪刀：金属柄 1个

10.加力管：DN40×600mm 2个

11.盒尺：3m 1个

12.橡胶锤子： 1个

13.一字改锥：200mm 1个

14.镊子： 1个

15.货架：1000x700mm ，可放零配件，工具及易耗品。
